目前《渐开线花键滚刀的基本型式和尺寸(GB/T 5104-2008)》标准中规定了模数0.5-10mm,压力角为30°的整体渐开线花键滚刀的基本形式与尺寸，和模数0.25-2.5mm,压力角为45°的整体渐开线花键滚刀的基本形式与尺寸。该标准适用于加工基本齿廓按GB/T3478.1,尺寸按GB/T3478.4/2规定的圆柱直齿渐开线花键的滚刀。

压力角为30°的花键滚刀适用于A,B，C三种精度，压力角为45°的花键滚刀适用于C级精度。

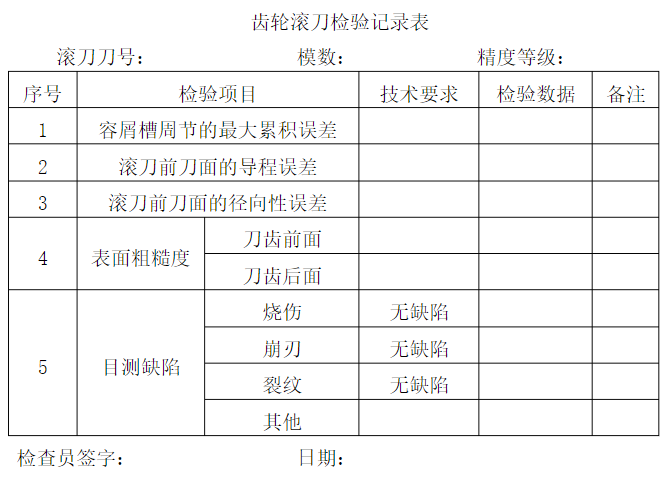

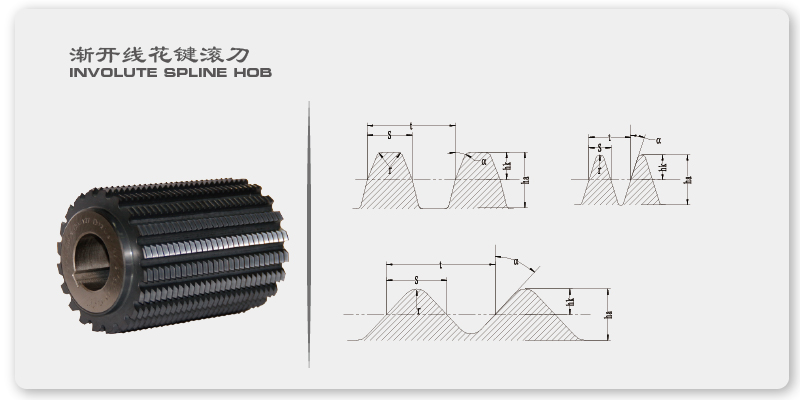

压力角为30的渐开线花键滚刀的基本形式分为：I型和II型，I型为平齿顶滚刀，适用于加工平齿根的外花键。II型为圆齿顶滚刀，适用于加工圆齿根的外花键。

所以在订购渐开线花键滚刀的时候，要特别注意花键齿根的型式，是圆齿根的，还是平齿根的呢。欲了解更多的渐开线花键滚刀，欢迎您访问重庆匠星工具网页。
